Sebagai pengamat industri otomotif, saya sering melihat pengendara langsung panik dan berasumsi bahwa mesin motor mereka rusak parah hingga harus turun mesin.
Faktanya, sistem on-board diagnostics pada motor injeksi modern ini justru hadir sebagai penyelamat.

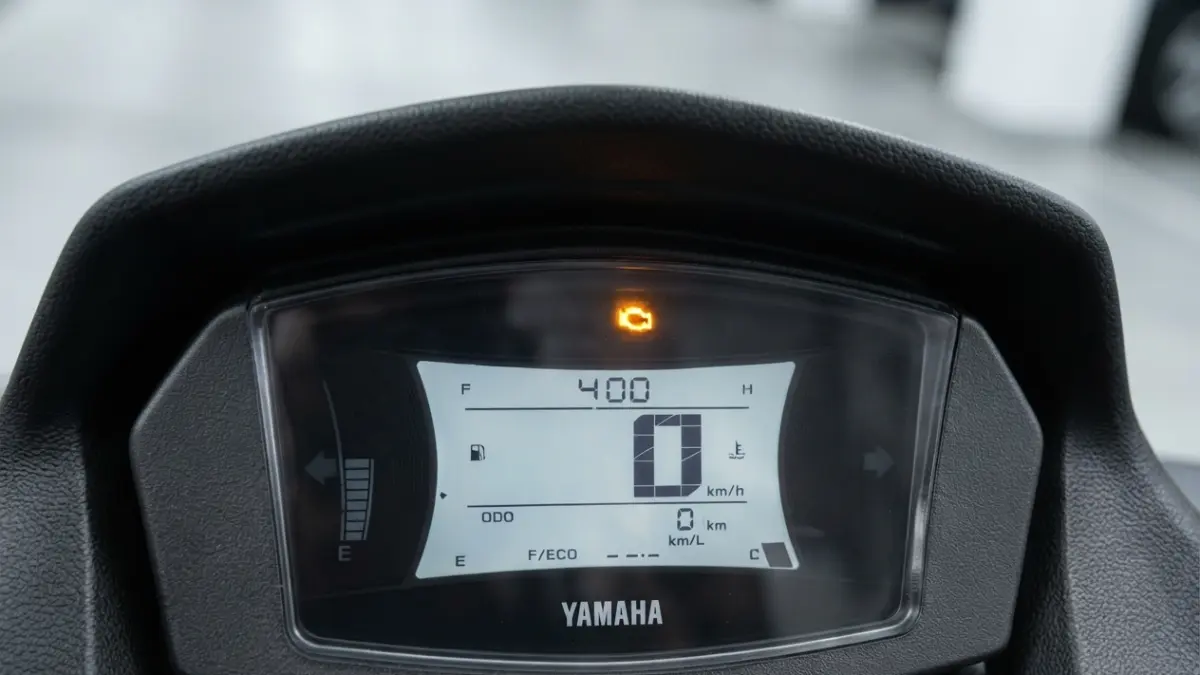

Lampu MIL yang berkedip atau memunculkan kode tertentu adalah cara motor "berbicara" untuk memberi tahu letak gangguan secara presisi. Baik itu pada sistem kelistrikan, sensor, hingga komponen mekanisnya.
Berdasarkan standarisasi mekanis global, kode kendala pada skuter matik ini dibagi menjadi dua kluster utama: kode kombinasi "Er" dan kode angka spesifik.
Membaca Kode "Er": Kendala Komunikasi Digital ECU
Jika layar panel instrumen Anda mendadak menampilkan huruf "Er", ini merupakan indikasi terjadinya kegagalan komunikasi data. Otak digital motor atau ECU (Engine Control Unit) tidak bisa bertukar sinyal dengan spidometer.
Kasus di lapangan menunjukkan bahwa gangguan ini paling sering dipicu oleh hal-hal sepele.
Mulai dari kabel yang terjepit kemudi, soket yang kendur akibat guncangan, hingga sisa air yang menyelinap masuk setelah motor dicuci bertekanan tinggi.
- Er_1: Panel spidometer kehilangan sinyal dari ECU. Umumnya dipicu oleh kabel utama yang putus atau soket penghubung yang longgar.
- Er_2: Tidak ada sinyal masuk dari ECU akibat adanya hambatan atau kerusakan pada jalur kabel data internal.
- Er_3: Spidometer gagal menerima data output dari ECU dengan sinkron, membuat informasi di layar tidak akurat.
- Er_4: Terjadi kesalahan fatal dalam pembacaan data non-spesifik dari ECU ke panel instrumen.
Daftar Kode Angka: Indikator Kerusakan Sensor dan Mesin
Selain kode huruf, Yamaha NMAX menggunakan sistem angka untuk menunjuk langsung titik sensor yang mengalami malafungsi.
Memahami angka-angka ini akan menyelamatkan Anda dari spekulasi montir saat melakukan servis di bengkel.
- Kode 12: Kerusakan pada Crankshaft Position Sensor. Ini adalah masalah klasik NMAX yang membuat motor enggan di-starter. Pemicunya biasa karena soket spul kemasukan air, kotor, atau kabelnya hangus terpanggang korsleting.
- Kode 13 & 14: Gangguan pada sensor tekanan udara masuk (Intake Air Pressure). Kode 13 berarti tegangan sensor terlepas, sedangkan Kode 14 menandakan saluran udaranya tersumbat.
- Kode 15 & 16: Masalah pada Throttle Position Sensor (TPS). Kode 15 menunjukkan korsleting kabel, sementara Kode 16 berarti sensor macet. Gejalanya membuat tarikan gas terasa brebet atau tertahan.
- Kode 19: Saklar standar samping (Side Stand Switch) bermasalah. Sering kali terjadi karena kabel putus digigit tikus atau saklar macet tertimbun kerak lumpur.
- Kode 21: Sensor suhu mesin (Coolant Temperature Sensor) terlepas atau korsleting. Jangan abaikan kode ini jika Anda tidak ingin mesin mengalami overheating.
- Kode 22: Sensor suhu udara masuk (Intake Temperature Sensor) mendeteksi suhu yang tidak normal atau soketnya goyang.
- Kode 24: Sinyal dari O2 Sensor (sensor oksigen) kacau. Efek dominonya bisa membuat konsumsi bensin motor Anda mendadak jauh lebih boros.
- Kode 37: Fitur stasioner bermasalah. Komponen Idle Speed Control (ISC) Anda kemungkinan besar kotor atau aus, menyebabkan motor sering mati sendiri saat lepas gas.
- Kode 39: Injektor bahan bakar mengalami kerusakan mekanis atau jalur kelistrikannya terputus.
- Kode 42: Sensor kecepatan roda depan bermasalah, ditandai dengan angka spidometer yang diam di angka nol saat motor melaju.
- Kode 44: Terjadi kegagalan membaca atau menulis pada memori internal EEPROM di dalam ECU.
- Kode 46: Tegangan pengisian daya aki tidak normal. Menandakan aki Anda mulai tekor atau komponen kiprok (regulator) sudah melemah dan gagal menyuplai listrik.
- Kode 50: Memori internal ECU rusak total. Solusi satu-satunya untuk kode ini adalah mengganti unit ECU dengan yang baru.
- Kode 84: Selenoid VVA (Variable Valve Actuator) terlepas atau korsleting, membuat sensasi tendangan tenaga di putaran atas mendadak hilang.
Solusi Cerdas Menangani Lampu MIL yang Menyala
Mengetahui arti kode ini barulah langkah awal. Kesalahan terbesar yang sering dilakukan pengendara adalah memaksa mekanik untuk sekadar menghapus (clear) kode error menggunakan alat scanner tanpa memperbaiki akar masalah fisiknya.
Ingat, menghapus kode tidak akan menyembuhkan kabel yang putus atau sensor yang mati.
Lampu MIL dipastikan akan kembali menyala dalam hitungan menit jika kerusakan komponen belum diganti atau diperbaiki.
Jika Anda tidak memiliki keahlian mekanis dan alat ukur seperti multitester, menyerahkan motor ke bengkel resmi Yamaha atau spesialis injeksi tepercaya adalah pilihan paling bijak untuk menjaga performa motor tetap prima.
